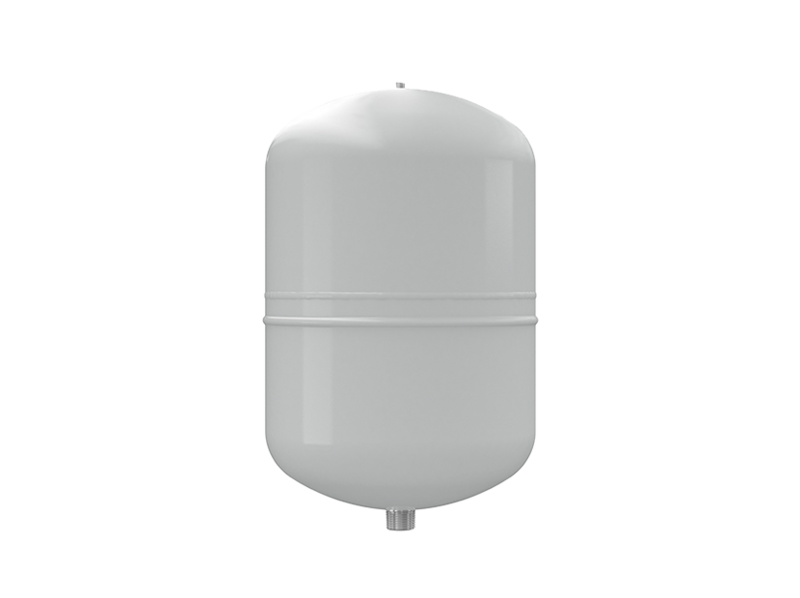

Мембранный расширительный бак Reflex NG 8/6

Описание

Описание

Reflex NG представляет собой напорный расширительный бак с  незаменяемой мембраной, используемый в  закрытых системах отопления и  хладоснабжения для компенсации объема теплоносителя при изменении температуры жидкости (охлаждение или нагрев).

Мембранный бак изготовлен из  высококачественных материалов, имеет полимерное покрытие и  насыщенный красный цвет.

Конструкция

Расширительный бак (цилиндрическая емкость) разделен мембраной на  две части  &mdash камеры. Одна часть (воздушная камера) заполнена предварительно закачанным низкоинертным газом  &mdash азотом под давлением, другая часть (водяная камера) предназначена для воды.

Принцип действия

При нагреве избыточный объем воды поступает в  бак, что приводит к  сжатию находящегося по  другую сторону мембраны газа. В  результате как в  самом баке, так и  во  всей системе незначительно повышается давление, не  вызывая срабатывания предохранительного клапана.
При охлаждении вода из  бака возвращается обратно в  систему под давлением со  стороны газа.

Отличительные особенности

• отопление + холодоснабжение
• незаменяемая мембрана
• полимерное покрытие
• резьбовое подсоединение
• современный дизайн

Преимущества

Герметичность и  подвижность мембраны поддерживает одинаковое давление в  водяной и  газовой камерах, что предохраняет систему от  разгерметизации.

Монтаж

Расширительный бак подсоединяется к  системе отопления через запорную арматуру, защищенную от  случайного отключения бака от  системы.
Возможна установка мембранного бака в  многокотельной системе как для каждого котла в  отдельности, так и  для всей системы.

Уход за  прибором

Ежегодно следует проводить профилактический осмотр бака с  проверкой начального давления в  его воздушной камере и  давления воды в  системе.

Применение

Мембранный расширительный бак Reflex NG широко используется в  закрытых системах отопления для компенсации теплового расширения теплоносителя.

Гарантия качества

Качество мембранного бака Reflex подтверждено Сертификатом соответствия, выданным Органом по  сертификации отопительного оборудования « Санрос» (добровольная сертификация).

Эксплутационные ограничения

максимально допустимое избыточное рабочее давление  &mdash 3  бар

максимально допустимая рабочая температура  &mdash 70° С
